Jakie międzynarodowe standardy mają zastosowanie do pierścieni X? Szczegółowe wyjaśnienie wspólnych systemów standardów wymiarowych

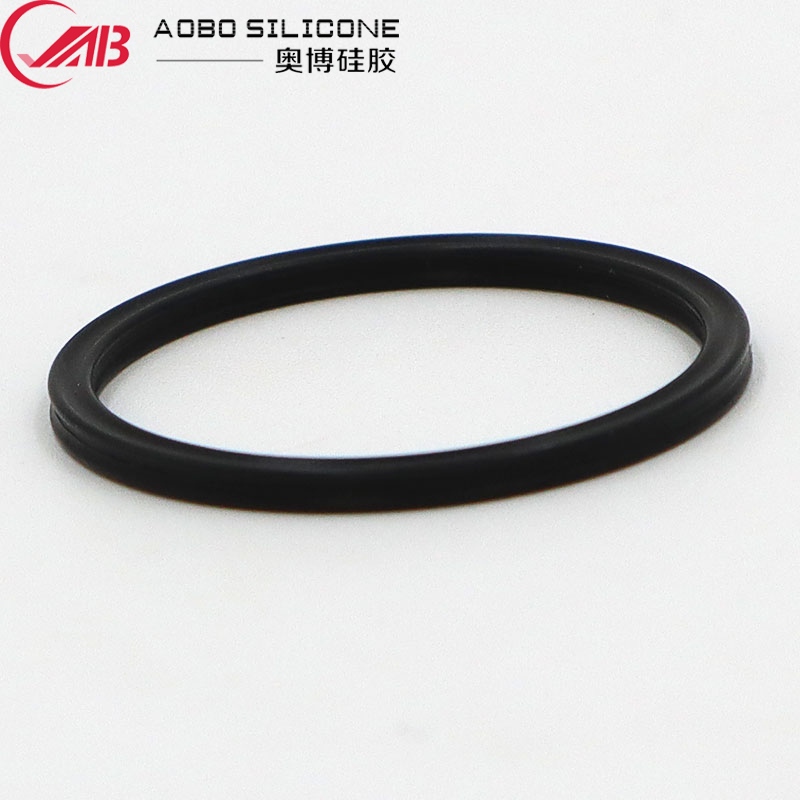

W scenariuszach dynamicznego uszczelniania, takich jak układy hydrauliczne i pneumatyczne, maszyny budowlane i wyposażenie obrabiarek,Pierścienie X(zwane także pierścieniami czterowargowymi) stopniowo wypierają w praktyce tradycyjne pierścienie O-ring, dzięki zaletom ich czterowargowej budowy: niskiemu tarciu, oporom toczenia i stabilnym właściwościom uszczelniającym. Podczas procesu selekcji wyjaśnienie odpowiedniego systemu norm wymiarowych jest podstawowym warunkiem wstępnym gwarantującym kompatybilność uszczelnień i długoterminową niezawodność.

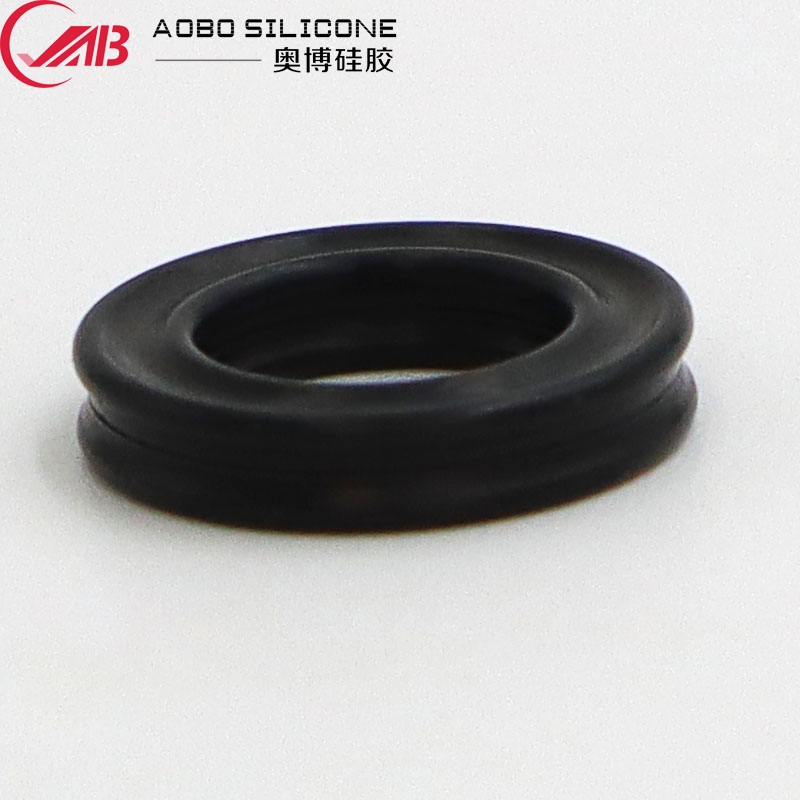

Obecnie w Chinach nie ma niezależnej normy krajowej dotyczącej pierścieni X. W branży powszechną praktyką jest odwoływanie się do systemu wymiarowego określonego w GB/T 3452.1Siła płynu hydraulicznego — O-ringi — Część 1: Szeregi wymiarowe i tolerancjeoraz dokonać dostosowań w połączeniu ze specyfikacjami projektu konstrukcyjnego dla uszczelek tłokowych serii GB/T 10708. Ponieważ pierścienie X mają przekrój poprzeczny w kształcie krzyża, wymiary ich rdzenia, w tym średnica wewnętrzna i średnica przekroju, są wymienne z pierścieniami O-ring o tej samej specyfikacji. Jedynie parametry, takie jak stopień sprężania i szerokość rowka w konstrukcji rowka, należy regulować oddzielnie w oparciu o charakterystykę konstrukcji czterowargowej.

Najszerzej stosowanym systemem na świecie jest amerykański standard AS568A. Wymiary pierścieni X od zdecydowanej większości producentów uszczelek ściśle odpowiadają kolejności wymiarów pierścieni O-ring tej normy, umożliwiając bezpośredni wybór produktu za pomocą kodów specyfikacji AS568. Ponadto wiodący światowi producenci przyjmują także międzynarodowy standard metryczny ISO 3601, dzięki czemu nadaje się on do dopasowywania sprzętu eksportowego i europejskich układów hydraulicznych. W przypadku obsługi sprzętu japońskiego najczęściej odwołuje się do wymiarów odpowiadających normie JIS B2401.

Jasne zrozumienie różnic systemowych pomiędzy standardami pierścieni X może skutecznie uniknąć niedopasowań w wyborze i znacznie poprawić wymienność uszczelek między markami. Podstawowe różnice pomiędzy różnymi standardami leżą w jednostkach wymiarowych, stopniach tolerancji i kolejności specyfikacji. W normie amerykańskiej podstawową jednostką są cale, natomiast w normach ISO i chińskich normach krajowych przyjmuje się milimetry metryczne. Podczas doboru należy uwzględnić konwersję jednostek, aby zapobiec uszkodzeniu uszczelnienia spowodowanemu odchyleniem wymiarowym. Rozsądne dopasowanie standardów pierścieni X do rzeczywistych warunków pracy jest kluczem do zmniejszenia kosztów konserwacji sprzętu i wydłużenia żywotności uszczelnień.

Jeśli potrzebujesz pełnej tabeli porównawczej wymiarów dla odpowiednich norm, parametrów projektu rowka lub dostosowanej porady dotyczącej wyboru dla hydraulicznych warunków ruchu posuwisto-zwrotnego, skontaktuj się z nami, aby uzyskać profesjonalną pomoc techniczną. Dostarczamy dostosowane do indywidualnych potrzeb rozwiązania uszczelniające o pełnej specyfikacji, w oparciu o Twoje wymagania.
