Dlaczego pierścienie X zapewniają lepszą skuteczność uszczelniania niż pierścienie typu O-ring?

Przy doborze przemysłowych komponentów uszczelniającychO-ringito najczęściej stosowane podstawowe elementy uszczelniające, charakteryzujące się prostą konstrukcją i niskim kosztem, które pasują do większości lekkich zastosowań. Jednakże w scenariuszach, w których występuje ruch posuwisto-zwrotny pod wysokim ciśnieniem i duże wahania ciśnienia, pierścienie X zapewniają znacznie lepszą stabilność i trwałość uszczelnienia, co jest częstym pytaniem zadawanym przez wielu inżynierów i specjalistów ds. zaopatrzenia.

Wymiar porównawczy	Pierścień X	O-ring
Struktura przekroju	Przekrój poprzeczny z 4 wargami uszczelniającymi	Przekrój okrągły z pojedynczą powierzchnią uszczelniającą
Początkowa zdolność uszczelniania	Zapewnia niezawodne uszczelnienie przy niskim ciśnieniu, wymagając jedynie niewielkiej ilości wstępnego sprasowania	Słabe działanie uszczelniające pod niskim ciśnieniem; wymagane jest duże wstępne dociśnięcie, aby zapewnić dopasowanie powierzchni
Możliwość dostosowania do wysokiego ciśnienia	Charakteryzuje się efektem samowzmacniania ciśnienia – im wyższe ciśnienie, tym mocniejsze uszczelnienie	Przekrój poprzeczny można łatwo wcisnąć w szczelinę rowka pod wysokim ciśnieniem, powodując uszkodzenia ścinające
Odporność na skręcanie	Symetryczna konstrukcja z równomiernym rozkładem naprężeń; nie jest podatny na skręcanie podczas ruchu posuwisto-zwrotnego	Przekrój kołowy jest podatny na skręcanie i niewspółosiowość, przyspieszając zużycie
Operacyjny opór tarcia	Wiele warg rozprasza nacisk kontaktowy, co skutkuje niższym i bardziej stabilnym oporem tarcia	Kontakt na całej powierzchni generuje duże tarcie i wysoki opór podczas pracy posuwisto-zwrotnej

Jeśli chodzi o zasadę uszczelniania, pierścienie uszczelniające typu O-ring mają okrągły przekrój poprzeczny i dopasowują się do powierzchni uszczelniających dzięki sprężystości generowanej przez ściskanie przekroju poprzecznego. W warunkach niskiego ciśnienia niewystarczający docisk często prowadzi do mikroprzecieków. W środowiskach pod wysokim ciśnieniem przekrój poprzeczny jest łatwo wyciskany w szczelinie rowka, powodując skręcanie i uszkodzenia ścinające. Podczas ruchu posuwisto-zwrotnego szybko się zużywają, a ich właściwości uszczelniające szybko się pogarszają w miarę upływu czasu użytkowania.

Wymiar porównawczy	Pierścień X	O-ring
Zalecane ciśnienie robocze	Warunki średnio-wysokiego ciśnienia tłokowego (0–40 MPa)	Niskociśnieniowe uszczelnienie statyczne / lekkie obciążenie przy niskiej prędkości (0–10 MPa)
Obowiązujące typy ruchu	Ruch posuwisto-zwrotny, ruch oscylacyjny, obrót o krótkim skoku	Uszczelnienie statyczne, ruch posuwisto-zwrotny o małej prędkości i krótkim skoku
Średni okres użytkowania	Około 1,5–2 razy więcej niż w przypadku O-ringów w identycznych warunkach pracy	Szybkie zużycie i krótka żywotność w konwencjonalnych warunkach ruchu posuwisto-zwrotnego
Częstotliwość konserwacji i wymiany	Długi cykl wymiany z mniejszą liczbą przestojów sprzętu	Częsta wymiana prowadząca do wysokich kosztów przestojów sprzętu
Koszt pełnego cyklu życia	Nieco wyższa jednostkowa cena zakupu, ale niższe całkowite koszty eksploatacji i konserwacji	Niski koszt jednostkowy, ale wysoki koszt całkowity ze względu na częstą wymianę

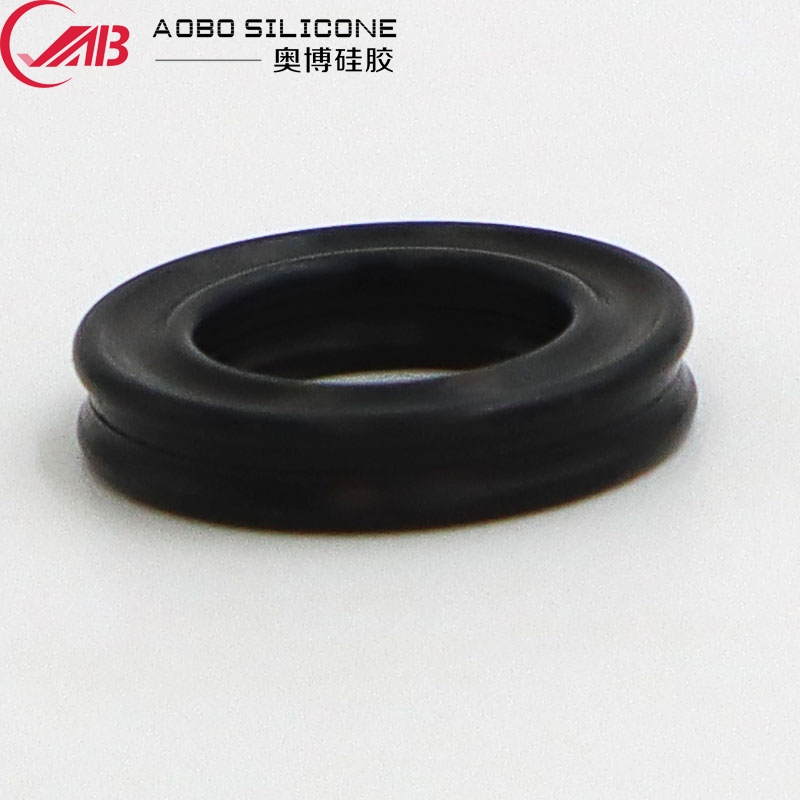

Unikalna konstrukcja przekroju w kształcie krzyża leży u podstaw doskonałej wydajności tego elementu uszczelniającego. Konstrukcja pierścieni X z czterema wargami uszczelniającymi umożliwia bardziej równomierny rozkład nacisku na powierzchni styku, tworząc niezawodne uszczelnienie wstępne nawet przy niskim ciśnieniu bez nadmiernego wstępnego sprężania, jednocześnie zmniejszając opór tarcia podczas rozruchu sprzętu i zużycie energii roboczej.

Wraz ze wzrostem ciśnienia roboczego ciśnienie płynu działa na wargi uszczelniające, dociskając je mocniej do wewnętrznej ścianki rowka i tworząc samozasilający efekt uszczelniający — im wyższe ciśnienie, tym mocniejszy kontakt warg i tym lepsza skuteczność uszczelniania. Symetryczna konstrukcja przekroju znacznie zmniejsza również ryzyko skręcenia podczas montażu. Dzięki równomiernemu rozkładowi naprężeń podczas ruchu posuwisto-zwrotnego i równomiernemu zużyciu ich żywotność znacznie przewyższa standardowe pierścienie typu O-ring.

W przypadku urządzeń pracujących długoterminowo w warunkach ruchu posuwisto-zwrotnego pod wysokim ciśnieniem, pierścienie X są bardziej opłacalnym rozwiązaniem uszczelniającym, które skutecznie eliminuje awarie związane z wyciekami i obniża koszty eksploatacji, konserwacji i wymiany podzespołów sprzętu.

Jako bezpośredni producent z 23-letnim doświadczeniem w produkcji wyrobów silikonowych, Aobo specjalizuje się w produkcji silikonowych pierścieni uszczelniających o dowolnej specyfikacji. Oferujemy pełną gamę gatunków, w tym produkty spożywcze, medyczne i przemysłowe. Wszystkie elementy są produkowane w bezpyłowym warsztacie klasy 100 000, z możliwością opracowywania niestandardowych form i kontrolowaną tolerancją wymiarową w zakresie ± 0,05 mm.

Kliknij poniższy link, aby wyświetlić szczegóły produktu. Do testów dostarczane są bezpłatne próbki; wspieramy prototypowanie małoseryjne i niestandardowe zamówienia dla handlu zagranicznego.

---
